عملکرد چراغ های سرور HP ProLiant DL380p G8 میتواند به شما وضعیت سرور را به خوبی نشان دهد. هرکدام از این چراغ ها و رنگهای آنها معانی مختلفی دارند.
در این مقاله ما سعی کردهایم که به صورت خیلی ساده عملکرد چراغ های سرور HP ProLiant DL380p G8 را به شما نشان دهیم. برای اینکه به خوبی بتوانید فرایند نگهداری و پشتیبانی یک سرور را انجام دهید باید به خوبی بتوانید ویژگیهای ظاهری سرور را بررسی کنید. شرکتهای سازنده برای اینکه بتوانند به خوبی و در کوتاهترین زمان ممکن هشدارها و وضعیتهای مختلف سرور را به دست مدیران شبکهها برسانند، از چراغ های هشداردهنده استفاده کردهاند.
عملکرد چراغ های سرور HP ProLiant DL380p G8 در حالات مختلف
عملکرد چراغ های سرور HP ProLiant DL380p G8 به خوبی میتواند وضعیت سرور را به شما نشان دهد. هرکدام از چراغ ها نشان دهنده بخشی از عملکرد سرور است. هر رنگی که از این چراغ ها نشان داده می شود میتواند به شما اعلام کند که سرور و بخشهای مختلف آن در حال فعالیت عادی هستند و یا اینکه مشکلی برای سرور پیشآمده است. برای اینکه به خوبی با چراغ های سرور HP ProLiant DL380p G8 آشنا شوید جداول زیر را مطالعه کنید.
عملکرد چراغ های سرور HP ProLiant DL380p G8 در پنل جلویی
شماره | شرح عملکرد | وضعیت چراغ |
---|---|---|
1 | چراغ شبکه | اگر چراغ شبکه در حالت قرمز باشد = سرور به شبکه متصل نیست. |
اگر چراغ شبکه در حالت سبز ثابت باشد = به شبکه متصل شده اما انتقال اطلاعات صورت نگرفته است. | ||
اگر چراغ شبکه در حالت سبز چشمک زدن باشد = سرور در شبکه است و فعالیت دارد. | ||
2 | چراغ بررسی سلامت سیستم | اگر چراغ سبز ثابت باشد = سیستم سالم است و فعالیت عادی دارد. |
اگر چراغ نارنجی چشمک زدن باشد = سیستم دچار مشکل شده است. | ||
اگر چراغقرمز باشد = سرور در وضعیت حیاتی قرار گرفته و سلامتی سرور دچار مشکل شده است. | ||
3 | چراغ مربوط به UID | اگر چراغ مربوط به UID خاموش است یعنی این فرآیند غیرفعالشده است. |
اگر چراغ بهصورت آبی چشمکزن است = سیستم سرور از راه دور کنترل میشود. | ||
اگر چراغ بهصورت آبی ثابت است = فرآیند UID فعال است. | ||
4 | چراغ کلید پاور | چراغ LED پاور میتواند در هر یک از حالات زیر باشد: |
اگر چراغ خاموش باشد = برق سیستم وصل نیست یا منبع تغذیه قطع شده است. | ||
اگر چراغ در حالت نارنجی باشد = سیستم در حالت آمادهبهکار است، دکمه پاور در حالت سرویس اولیه است. | ||
اگر چراغ سبز چشمکزن باشد =دکمه روشن خاموش روی سرور آمادهبهکار بوده و فشار داده شده است. در نتیجه سیستم منتظر روشن شدن است. | ||
اگر چراغ سبز ثابت باشد = سیستم روشن است. |

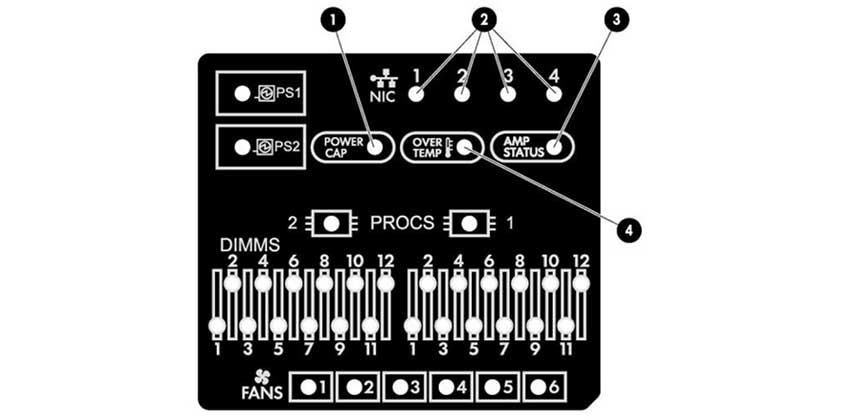

چراغ های سرور HP ProLiant DL380p G8 در بخش پنل جلویی سرور
شماره | شرح عملکرد | وضعیت چراغ ها |
---|---|---|
1 | چراغ باتری خازنی سرور | اگر چراغ خاموش باشد = سیستم آمادهبهکار است ولی هیچ باتری خازنی متصل نشده است. |
چراغ سبز ثابت باشد = باتری خازنی به سرور متصل شده است کار میکند. | ||
2 | فعالیت و اتصال NIC | اگر چراغ خاموش باشد = سرور به شبکه متصل نیست، ممکن است کابل قطع باشد، برای بررسی بهتر باید چراغ های پشت سرور و محل اتصال کابل شبکه RJ45 بررسی شود. |
اگر چراغ سبز چشمکزن باشد = سرور به شبکه متصل است و فعالیت ارسال و دریافت داده را انجام میدهد. | ||
اگر چراغ سبز ثابت باشد = سرور به شبکه متصل است ولی هنوز فعالیتی ندارد. | ||
3 | وضعیت AMP | اگر چراغ AMP خاموش باشد = حالتهای AMP غیرفعال هستند. |
اگر چراغ سبز ثابت باشد = حالت AMP فعال است. | ||
اگر چراغ نارنجی ثابت باشد = حالت Failover رخداده است. | ||
اگر چراغ نارنجی چشمکزن باشد = پیکربندی سرور و بخشهای داخلی آن نامعتبر است. | ||
4 | چراغ بررسی دمای بیشازحد. | اگر چراغ خاموش باشد = دمای سرور نرمال است. |
اگر چراغ نارنجی ثابت باشد= دمای سرور بالا شناساییشده است. | ||
- | چراغ های دیگر. | اگر چراغ های دیگر خاموش باشند = وضعیت سرور نرمال است. |
اگر چراغ های دیگر در حالت نارنجی باشند = در عملکرد بخشهای مختلف سرور اختلال ایجاد شده است. |

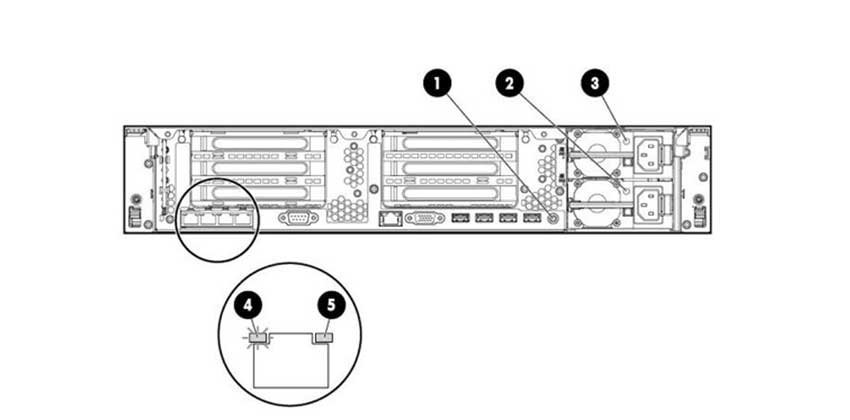

بررسی وضعیتهای چراغ های پشتی سرور HP ProLiant DL380p G8
شماره | شرح عملکرد | وضعیت چراغ ها |
---|---|---|
1 | چراغ UID | اگر چراغ خاموش باشد = UID غیرفعالشده است. |
اگر چراغ آبی ثابت باشد = UID فعالشده است. | ||
اگر چراغ آبی چشمکزن باشد = سیستم سرور از راه دور کنترل و مدیریت میشود. | ||
2 | چراغ منبع تغذیه شماره 2 | اگر چراغ خاموش باشد = سرور خاموش است یا منبع تغذیه خرابشده است. |
اگر چراغ سبز ثابت باشد = وضعیت منبع تغذیه نرمال است. | ||
3 | چراغ منبع تغذیه شماره 1 | اگر چراغ خاموش باشد = سرور خاموش است یا منبع تغذیه خرابشده است. |
اگر چراغ سبز ثابت باشد = وضعیت منبع تغذیه نرمال است. | ||
4 | چراغ فعالیت شبکه NIC | اگر چراغ NIC خاموش باشد = سرور هیچ فعالیتی در سطح شبکه ندارد و اصلاً متصل نیست. |
اگر چراغ NIC سبز ثابت باشد = سرور به شبکه متصل است ولی فعالیتی ندارد. | ||
اگر چراغ NIC سبز چشمکزن باشد =سرور به شبکه متصل است و در حال دریافت و ارسال اطلاعات است. | ||
5 | چراغ اتصال به شبکه | اگر چراغ اتصال به شبکه خاموش باشد = سرور به شبکه متصل نیست. |
اگر چراغ اتصال به شبکه سبز ثابت باشد = سرور به شبکه متصل است. | ||
- | چراغ های دیگر. | اگر چراغ های دیگر خاموش باشند = وضعیت سرور نرمال است. |
اگر چراغ های دیگر در حالت نارنجی باشند = در عملکرد بخشهای مختلف سرور اختلال ایجاد شده است. |

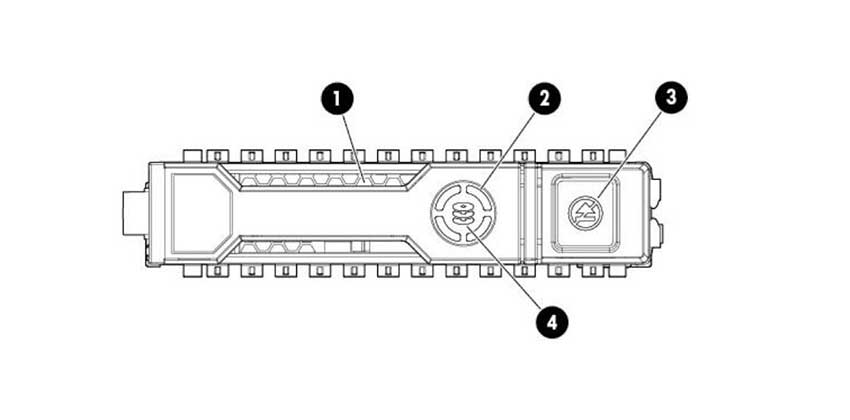

عملکرد چراغ های سرور HP ProLiant DL380p G8 در بخش هارد دیسک ها
شماره | نوع چراغ | وضعیت چراغ |
---|---|---|
1 | چراغ پشت اهرم هارد دیسک. | اگر چراغ آبی ثابت باشد = درایو توسط یک برنامه در سرور شناساییشده است و در حال کار است. |
اگر آبی چشمکزن باشد = سختافزار یا فریم ورک هارد دیسک در حال بروز رسانی است یا نیاز به بهروزرسانی دارد. | ||
2 | چراغ مربوط به حلقه فعالیت. | اگر چراغ در حالت سبز چرخان باشد = فعالیت در حال انجام است و هارد فعال است. |
اگر چراغ خاموش باشد = هیچ فعالیتی انجام نمیشود و هارد غیرفعال است. | ||
3 | چراغ مربوط به هشدار باز نکنید یا هارد دیسک را جدا نکنید. | اگر چراغ در حالت سفید باشد = در این حالت هارد دیسک در حال فعالیت است و نباید آن را جدا کنید. در صورت جدا کردن، هارد دیسک باعث یک خطای منطقی شده و یک یا چند درایو دیگر از کار میافتند. |
اگر چراغ خاموش باشد = حذف هارد دیسک مشکلی در عملکرد سایر درایوها ایجاد نمیکند. | ||
4 | چراغ مربوط به وضعیت هارد دیسک. | اگر سبز ثابت باشد = هارد دیسک در حال بازسازی، یا انتقال یک فرآیند در حالت Raid است. همچنین ممکن است که هارد دیسک در حال افزایش ظرفیت خود، یا در حال پاک کردن اطلاعات خود باشد. |
اگر چراغ در حالت نارنجی و سبز چشمکزن است = هارد دیسک عضوی از یک مجموعه به حالت Raid نشده است. پیشبینی میشود که هارد دیسک از کار بیفتد. | ||
اگر چراغ هارد دیسک فقط در حالت نارنجی چشمکزن است = هارد دیسک عضوی از یک Raid ازکارافتاده است یا اینکه هارد دیسک پیکربندی نشده است. | ||
اگر چراغ در حالت نارنجی ثابت باشد = هارد دیسک از کار افتاده است. | ||
اگر چراغ در حالت خاموش باشد = هارد دیسک توسط کنترلر Raid پیکربندی نشده است. | ||
- | چراغ های دیگر. | اگر چراغ های دیگر خاموش باشند = وضعیت سرور نرمال است. |
اگر چراغ های دیگر در حالت نارنجی باشند = در عملکرد بخشهای مختلف سرور اختلال ایجاد شده است. |

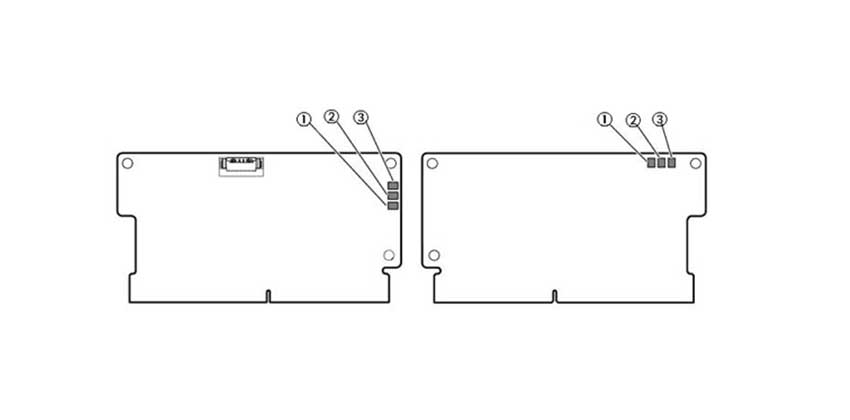

بررسی عملکرد چراغ های سرور HP ProLiant DL380p G8 وضعیت چراغ ماژول FBWC
چراغ سبز شماره 1 | چراغ سبز شماره 2 | چراغ نارنجی | وضعیت |
---|---|---|---|
چراغ خاموش است. | چراغ خاموش است. | چراغ خاموش است. | ماژول کش به منبع پاور متصل نیست. |
چراغ در هر دو ثانیه یکبار چشمک میزند. | چراغ در هر دو ثانیه یکبار چشمک میزند. | چراغ خاموش است. | میکروکنترلر کش از داخل بوت لودر خود اجرا میشود و کد فلش جدید را از کنترلر میزبان دریافت میکند. |
چراغ در هر ثانیه چشمک میزند. | چراغ در هر ثانیه چشمک میزند. | چراغ خاموش است. | ماژول کش در حال روشن شدن بوده و خازنها در حال شارژ شدن هستند. |
چراغ در هر ثانیه چشمک میزند. | چراغ خاموش است. | چراغ خاموش است. | ماژول کش در حال حضار هیچ فعالیتی ندارد و تنها خازنها در حال شارژ شدن هستند. |
چراغ روشن است. | چراغ خاموش است. | چراغ خاموش است. | ماژول کش هیچ فعالیتی نداشته و خازنها نیز شارژ شدهاند. |
چراغ روشن است. | چراغ روشن است. | چراغ خاموش است. | ماژول کش در حال حاضر هیچ فعالیتی ندارد اما حاوی اطلاعاتی است که روی هیچکدام از هارد دیسکها نوشته نشده است. خازنها نیز در حال شارژ شدن هستند. |
چراغ خاموش است. | چراغ در هر ثانیه یکبار چشمک میزند. | چراغ خاموش است. | فرآیند بک آپ گیری در حال انجام است. |
چراغ خاموش است | چراغ روشن است. | چراغ خاموش است. | فرآیند بک آپ گیری به موفقیت به پایان رسیده و هیچ خطایی مشاهده نشده است. |
چراغ خاموش است. | چراغ در هر ثانیه یکبار چشمک میزند. | چراغ در هر ثانیه یکبار چشمک میزند. | فرآیند بک آپ گیری با شکست روبرو شده و اطلاعات و دیتاها نیز از بین رفتهاند. |
چراغ روشن است. | چراغ در هر ثانیه یکبار چشمک میزند. | چراغ در هر ثانیه یکبار چشمک میزند. | در منبع پاور برق سرور، در فرآیند روشن شدن قبلی یک خطا مشاهده شده است. ممکن است اطلاعات در راه اندازی بعدی از بین رفته و پاک شوند. |
چراغ خاموش است. | چراغ روشن است. | چراغ در هر ثانیه یکبار چشمک میزند. | شرایط دمایی بیشازحد استاندارد است. |
چراغ خاموش است. | چراغ در هر نیم ثانیه یکبار چشمک میزن. | چراغ در هر نیم ثانیه یکبار چشمک میزند. | خازنها به سرور متصل نیستند. |
چراغ روشن است. | چراغ در هر نیم ثانیه یکبار چشمک میزند. | چراغ در هر نیم ثانیه یکبار چشمک میزند. | خازنها به مدت 10 دقیقه در حال شارژ بودهاند. اما هنوز مقدار نیروی لازم برای استفاده در فرایند بک آپ گیری را ذخیره نکردهاند. |
چراغ خاموش است | چراغ روشن است. | چراغ روشن است. | فرآیند بک آپ با موفقیت به پایان رسیده است. اما در طول فرآیند بک آپ گیری نوسانات برق رخ داده است. |
چراغ روشن است. | چراغ روشن است. | چراغ روشن است. | ماژول کش کنترلر دچار آسیب و خرابشده است. |
